Világítási terv funkciók

Váltás a lámpák szimbolikus és felülnézeti ábrázolása között
A parancs váltani fog az alaprajzon a világítótestek típusához rendelt szimbolikus ábrázolás és a felülnézeti ábrázolás között.

Kapcsolók és lámpák összerendelése
A világítási terv a kapcsolók és lámpák kapcsolatát 2D-s elemként ábrázolja. A világítási terv nem jelenik meg 3D-ben.

• Válassza ki a kapcsolót, majd a lámpatestet.

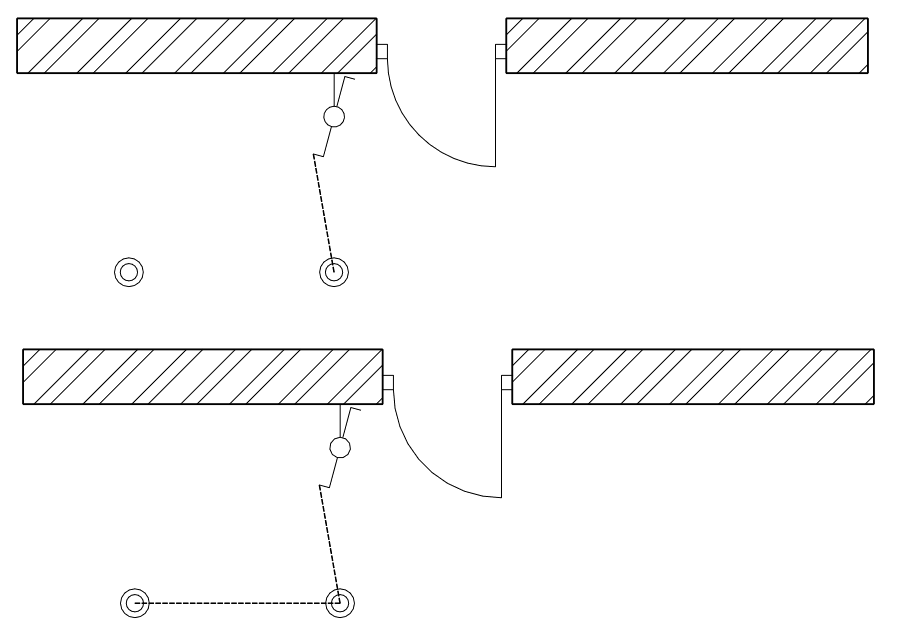

• Rendelje össze őket a lámpa középpontjából induló vonallal a kapcsolóhoz.
• Ha több lámpa van egy áramkörön, válassza ki a további lámpákat,

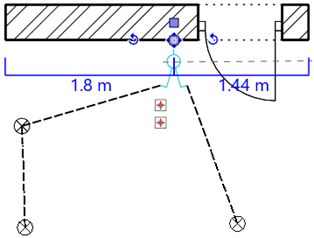

A program automatikusan létrehozza az összekötő vonalakat.

A többpólusú kapcsolókhoz második és további pólusokat hozzá kell rendelni a Tulajdonságok panel Utak mezőben, kiválasztva az utak (önálló áramkörök) számát.

Többpólusú kapcsolók
Többpólusú kapcsolók esetén a második és a további pólusokat hozzá kell rendelni a Tulajdonságok panel Utak száma mezőhöz(független áramkörök).

Világítási terv kapcsolat törlése
A bekötött (foglalt) pólusokat a program piros jellel mutatja a kapcsoló kiválasztásakor.
A parancs a kiválasztott elemtől függően az alábbi kapcsolatokat felszabadítja:
- Lámpa választása: a lámpát érintő kapcsolat megszűnik
- Kapcsolat választása: az adott kapcsolat megszűnik, az érintett lámpák illetve kapcsoló utak felszabadulnak
- Kapcsoló választása: a kapcsoló összes kapcsolata megszűnik.

Lámpák állapota
A parancs piros színnel ábrázolja a világítási terven a már bekötött lámpákat és zöld színnel a szabad lámpákat, amelyek még nincsenek hozzárendelve kapcsolóhoz.

Kapcsolók állapota
A parancs piros színnel ábrázolja a világítási terven a minden pólussal bekötött kapcsolókat és zöld színnel a szabad kapcsolókat, amelyek még nincsenek hozzárendelve egyetlen lámpához sem.

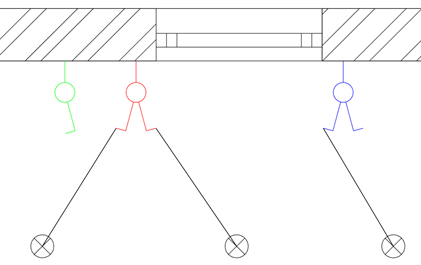

A részben szabad, azaz már bekötött, de még további szabad pólussal rendelkező kapcsolók kék színnel jelennek meg.

Helyiség beépítendő teljesítmény
A parancs célja egy helyiség megvilágítás hozzávetőleges teljesítmény igényének meghatározása.
A szükséges alapadatok:
- a helyiség alapterülete
- a világítási hatásfok,
- a szükséges megvilágítási érték (lx),
- a fényforrások átlagos fényhasznosítása (lm/W)

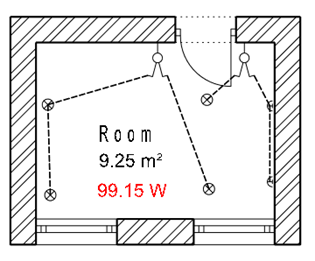

A beépített teljesítmény (W) tájékoztató érték a helyiségbe betervezett fényáram (lumen) biztosításához.
