Fogantyú

Ez a lap szolgál egy fogantyú hozzáadásához.

Ajtó fogantyú
Itt lehet kiválasztani a fogantyút és meghatározni annak pozícióját.
A fogantyúk kiválasztásának módjai:
- Választás a kedvencek közül.
- Választás az objektum könyvtárból a gomb segítségével. A kiválasztott objektum bekerül a kedvencek közé.
- Új objektum létrehozásával, a gomb segítségével. A létrehozott objektum egyedi objektumként jelenik meg a kedvencek között, amelyet módosíthat a gomb segítségével vagy elmenthet a gomb segítségével.

A kiválasztott nem egyedi objektum tulajdonságait módosíthatja a gomb segítségével. A kiválasztott fogantyú megjelenik az előnézeten.
Ha már egyszer kiválasztott egy fogantyút, akkor a későbbiekben azt csak az Elrejtés opció bekapcsolásával tudja eltűntetni.

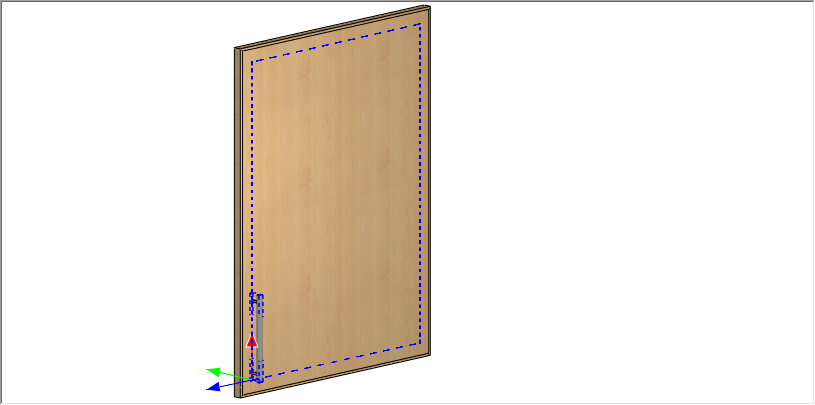

Az előnézeten megjelenik egy szaggatott kék vonal, amely a fogantyú elhelyezési területének befoglaló keretét mutatja.

A Nyújtott opció arra szolgál, hogy az objektumot ezen befoglaló keret határáig nyújtsa.
A lap bal oldalán található egy 3x3-as rádiógomb mátrix, melynek segítségével a fogantyút a befoglaló keret határain belül pozícionálni lehet.
Lehetőség van ezen kívül a fogantyú tükrözésére a Tükrözés opció bekapcsolásával, forgatására a főtengelyek körül a Forgatás X/Forgatás Y/Forgatás Z szög értékek megadásával, továbbá a főtengelyek menti eltolására az Eltolás balra/jobbra, Eltolás előre/hátra, Eltolás le/fel távolság értékek megadásával. Az eltolások, forgatások és tükrözés révén természetesen a fogantyú kikerülhet a szaggatott kék vonal által határolt területből.

Fogantyúból csak egy darab hozzáadására van lehetőség.

Elhelyezési útvonal profil
Az itt meghatározott profil adja azt a szaggatott vonalat, amelynek mentén a fogantyú (az eltolások, forgatások és tükrözés nélkül) elhelyezhető.
