Oszlop létrehozása

Az Oszlop eszközzel építészeti oszlopok helyezhetők el az épület aktív szintjén. Az oszlopok önálló elemként vagy falba illesztve is létrehozhatók.

Oszlop elhelyezése

A parancs indításához válassza az Épület > Oszlop parancsot.

1. Aktiválja azt a szintet és nézetet, ahol az oszlopot el szeretné helyezni.
2. Kattintással adja meg az oszlop helyét.
3. Szükség esetén adja meg az oszlop elforgatási szögét.
4. Kattintással fejezze be az oszlop elhelyezését.

Az első oszlop létrehozása után további oszlopokat helyezhet el az aktuális beállításokkal. A parancs befejezéséhez nyomja meg az Esc billentyűt vagy a jobb egérgombot.

Az oszlop tulajdonságainak beállítása

Az oszlop tulajdonságai az elhelyezés előtt és után is módosíthatók.

Elhelyezés előtt

Nyissa meg az Oszlop tulajdonságai párbeszédablakot, ahol meghatározhatja többek között:

• az oszlop profilját,
• méreteit,
• magasságát és relatív magasságát,
• dőlését és a dőlés irányát,
• elforgatási szögét,
• anyagát,
• alaprajzi megjelenítését,
• fóliáját és vonaltulajdonságait.

Ha előre definiált oszlopstílussal szeretne dolgozni, indítsa el az Oszlop parancsot, majd a Stílusok panelen dupla kattintással aktiválja a kívánt stílust.

Elhelyezés után

Jelölje ki az oszlopot, majd módosítsa a tulajdonságait az Irányítópulton.

A részletes beállításokhoz kattintson a Ceruza ikonra az Oszlop tulajdonságai párbeszédablak megnyitásához.

Az oszlop profiljának megadása

Az oszlop keresztmetszetét a kiválasztott profil határozza meg.

A profil kiválasztásához használja a Profil a könyvtárból parancsot.

Egyedi keresztmetszet létrehozásához válassza a Profil szerkesztése lehetőséget. Ezzel az alaprajzon megrajzolt egyedi profil is felhasználható az oszlop keresztmetszeteként.

Referenciapont beállítása

A referenciapont határozza meg, hogy az oszlopprofil mely pontjával történjen az oszlop elhelyezése.

Az Oszlop tulajdonságai párbeszédablakban válassza ki a kívánt referenciapontot.

Az aktív referenciapont piros, az inaktív referenciapontok zöld színnel jelennek meg.

Az oszlop elhelyezési pontja mindig a kiválasztott referenciaponthoz igazodik.

Megjegyzés: A megfelelő referenciapont kiválasztása különösen fontos akkor, ha az oszlopot falhoz, szerkezeti tengelyhez vagy más épületelemhez pontosan igazítva szeretné elhelyezni.

Az oszlop magassága és dőlése

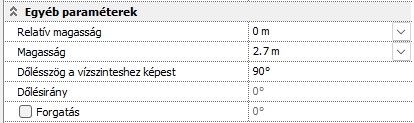

Az oszlop függőleges helyzetét és geometriáját az Oszlop tulajdonságai párbeszédablakban állíthatja be.

A legfontosabb paraméterek:

• Relatív magasság – az oszlop alsó pontjának magassága az aktuális szint 0 magasságához képest.
• Magasság – az oszlop teljes magassága.
• Dőlés – az oszlop függőlegestől való eltérése.
• Dőlés iránya – meghatározza, hogy az oszlop milyen irányban dőljön.
• Elforgatási szög – az oszlop Z tengely körüli elforgatását határozza meg.

Megjegyzés: A ferde oszlop tényleges térbeli geometriája a 3D nézetben jelenik meg. Az alaprajz az oszlop szimbolikus megjelenítését mutatja.

Oszlop elhelyezése falban

Az oszlop közvetlenül falba is helyezhető.

Ehhez az Oszlop tulajdonságai párbeszédablakban kapcsolja be az Elhelyezés falban opciót.

Ebben az esetben ARCHLine.XP az oszlop helyén automatikusan módosítja a fal geometriáját. Az alaprajzon a fal kontúrja nem jelenik meg az oszlop mögött.

A falba helyezett oszlop kapcsolatba kerül a befogadó fallal. Ha a falat törli, a hozzá tartozó oszlop is törlődik.

Csak a hely létrehozása a falban

A Csak a hely létrehozása a falban opció használatakor ARCHLine.XP létrehozza az oszlop helyét a falban, de az oszlop testét kivonja a fal 3D geometriájából.

Ez a lehetőség olyan faláttörések vagy helyigények modellezésére is használható, ahol elsősorban a falból kivágott térfogat létrehozása a cél.

Az opció csak az Elhelyezés falban beállítás bekapcsolása után érhető el.

Födémek és tetők kivágása

Az oszlop szükség esetén a vele kapcsolatba kerülő födémek és tetők geometriáját is kivághatja.

Kapcsolja be a megfelelő Födém–tető kivágás opciót az oszlop tulajdonságainál.

Ha a projekt 3D építési beállításai engedélyezik a fal–födém–tető kivágásokat, az oszlop a kapcsolódó födémekben és tetőkben automatikusan létrehozza a szükséges kivágást.

Szigetelés hozzáadása

Az oszlophoz külön szigetelőréteg rendelhető.

Az oszlop tulajdonságainál adja meg:

• a szigetelés vastagságát,
• valamint a szigetelés anyagát.

A funkció különösen a külső falakba beépített szerkezeti oszlopok esetén hasznos, ahol a hőhíd csökkentéséhez az oszlop külső felületét hőszigeteléssel kell ellátni.

Kivágások, mélyedések és hozzáadások

Az oszlop alapgeometriája további geometriai elemekkel módosítható.

Az Oszlop tulajdonságai párbeszédablakban a Kivágás – mélyedés – hozzáadás beállítással az alábbi módosítások hozhatók létre:

• Kivágás – egy meghatározott térfogat eltávolítása az oszlopból.
• Mélyedés – részleges bemélyedés létrehozása.
• Hozzáadás – további geometriai rész hozzáadása az oszlophoz.

A létrehozott módosítások listában jelennek meg, így külön-külön kiválaszthatók és szerkeszthetők.

Az oszlop alsó és felső végződése

Az oszlop alsó és felső végződése külön-külön is meghatározható.

Az Alsó végződés és Felső végződés beállításokkal megadható az oszlop véglapjának kialakítása. Ez különösen ferde oszlopok esetén hasznos, amikor például vízszintes alsó vagy felső lezárásra van szükség.

Ha az alsó és felső végződés eltérő, a Végződések felcserélése paranccsal a két beállítás felcserélhető.

3D megjelenítés

Az oszlop 3D megjelenítése külön be- és kikapcsolható.

Ha a 3D megjelenítés opciót kikapcsolja, az oszlop nem jelenik meg a 3D nézetben, miközben az alaprajzi reprezentációja megmaradhat.
