Frissítés változások

A legújabb frissítés sikeres telepítése után a Súgó > Névjegy párbeszédpanelen megjelenő szöveg:
Termékverzió: 64 Bit v230307 Build 434

Az ARCHLine.XP 2022 legújabb frissítése tartalmazza a korábban kiadott ARCHLine.XP 2022 frissítések összes módosítását.

2022 Build 434 Release

03.07.2023.

Javítások:

- A környezeti profilok importálásának javítása a korábbi verziókból.

- Rvt, rfa, ifc import fejlesztése.

- Pillanatkép frissítési hiba javítása

- Fal sraffozás hiba javítása az építészeti lépték megváltoztatásakor

- A metszet index betű kiosztás javítása

- Projekt origó hiba javítása

- Terep és út hiba javítása

- A nyomtatási tervlap fólia kiosztás hiba javítása

- A falnézet szintméretezési hiba javítása

-Objektumközpont terméklap aktív marad a fogd és vidd utasítás után. (nem vált át a Tulajdonságok lapra)

- A nyomtatási tervlap csoport frissítés lényeges gyorsítása olyan projekteken, amin sok fal-nyílászáró van



2022 Build 412 Release

Október 3. 2022.

New features:

- Pontfelhő új szűrési tartoményokkal - Pontfelhő

- Praktikus alparancs- Merőleges profil zárás
A parancs célja a pontos tervezés megkönnyítése. A vonalláncot a parancs kiegésziti egy merőleges zárással.
- Tárolóbútorok robbantott nézet cikkszámokkal. Új beállítások párbeszédpanel.
Location: Dokumentáció - Lista- Korpusz robbantott ábra - Beállítások

- Falnézet létrehozás felgyorsítása. Nagy csomópont számú objektumok kihagyhatók.

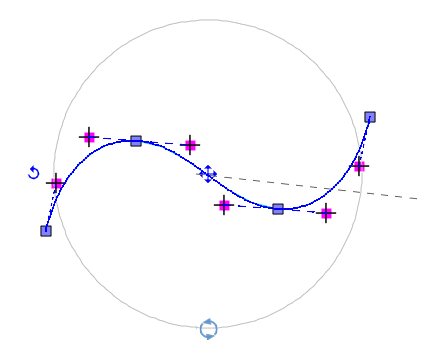

- Spline szerkesztés vezérlő csomópontokkal vagy illeszkedési pontokkal. Egy spline vezérlő csomópontokkal történő szerkesztése általában pontosabban irányítja az ív egy kis részének átalakítását, mint az illeszkedési pontokkal történő szerkesztés.
A vezérlő csomópontok lila pontokkal, az illeszkedési pontok pedig kék pontokkal vannak megjelenítve.

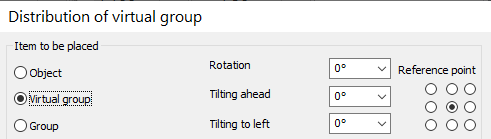

- A virtuális csoport új funkciói: előredöntés, balra billentés

- Új profilszerkesztő parancs a szalagmenüben: merőleges záródás.
Ez az eszköz segít egy sokszög pontosan merőleges szöggel történő lezárásában.

- Kimutatások, címkék és szűrők bővítése az osztályozás megjeleníthetőségével.

- Revit fájlimportálás általános fejlesztés: pl. távolságméretezés, rácsok.

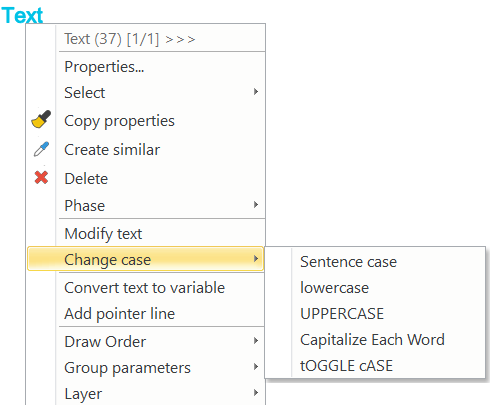

- Új szöveges parancsok: konvertálás nagybetűssé, kisbetűssé stb.

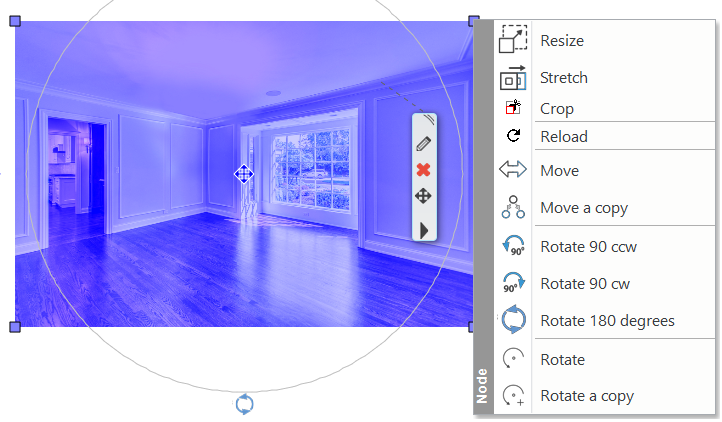

- Raszteres kép új marker menü parancsok: Forgatás 90 ccw, Forgatás 90 ccw, Rotate 180







2022 Build 371 Release

2022.06.10.

Új funkciók:

- Borítólap készítése nyomtatott dokumentumhoz (beépített és egyéni).

- Elemek tömeges elhelyezése virtuális csoportban, előre meghatározott távolsági szabályokkal.

- XREF-ként megjelenített pontfelhő.

- Automatikus mentés a Biztonsági Archívum könyvtárba, amely munka közben automatikusan, meghatározott időközönként menti a projektet.

- Kifinomultabb többszörös másolási parancsok.



Kiegészítések:

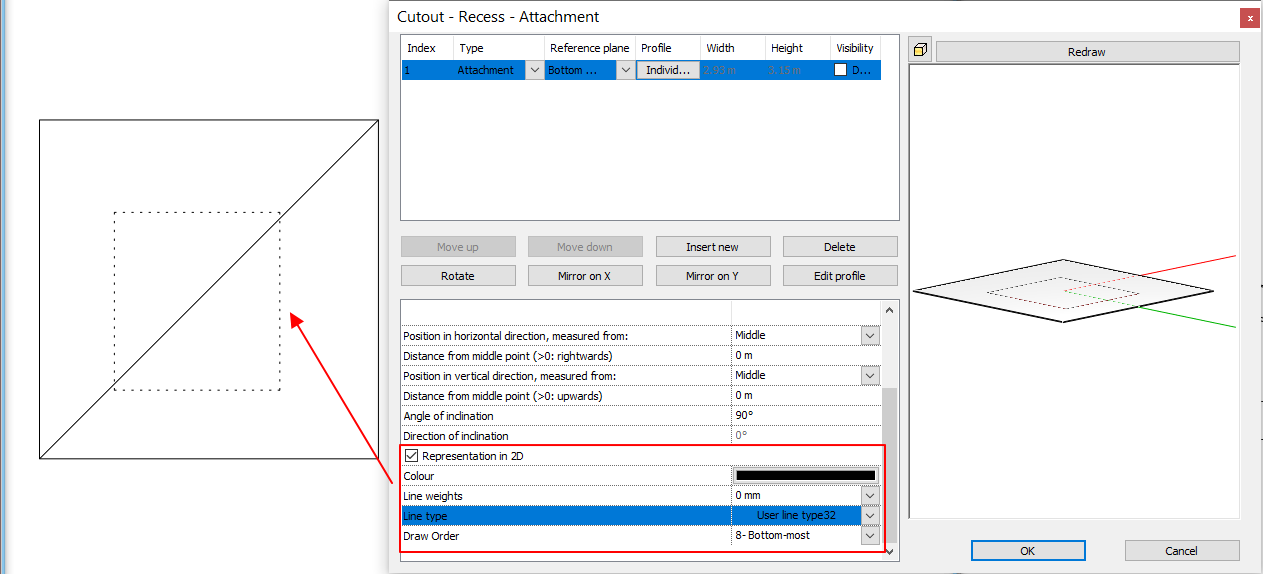

- A mennyezeti betét kontúrvonalai (bemélyedés, kiemelkedés ) az alaprajzon megjeleníthetők

- Elemek listázása a textúrák száma szerint

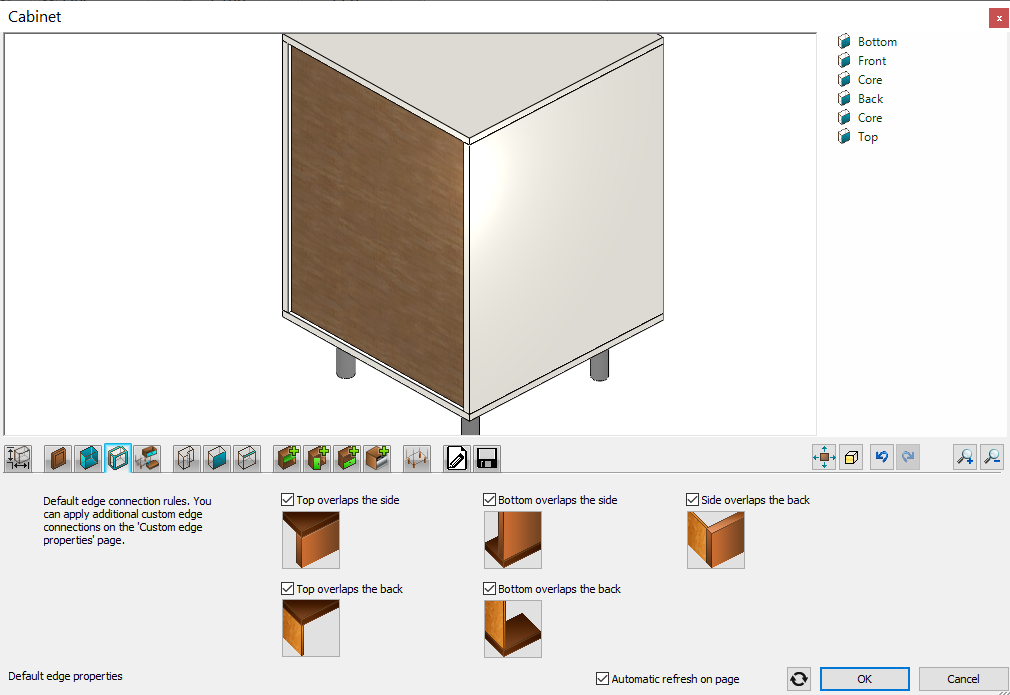

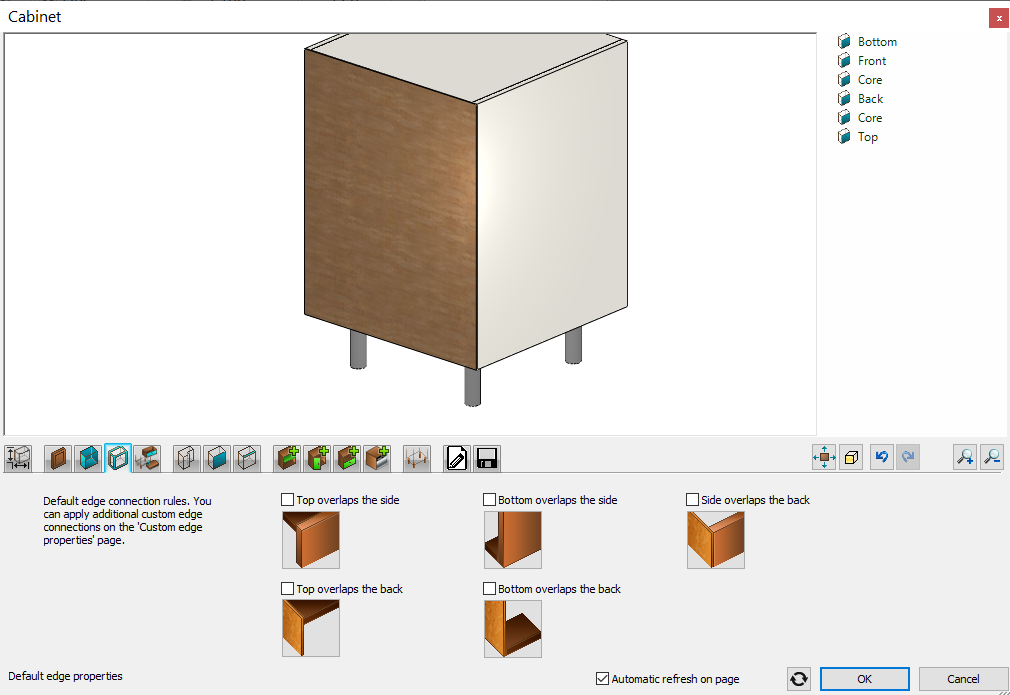

- A tárolóbútorok szerkesztő dialógjában a bútorok hátlapjának meg lehet adni egyedi távolságot.

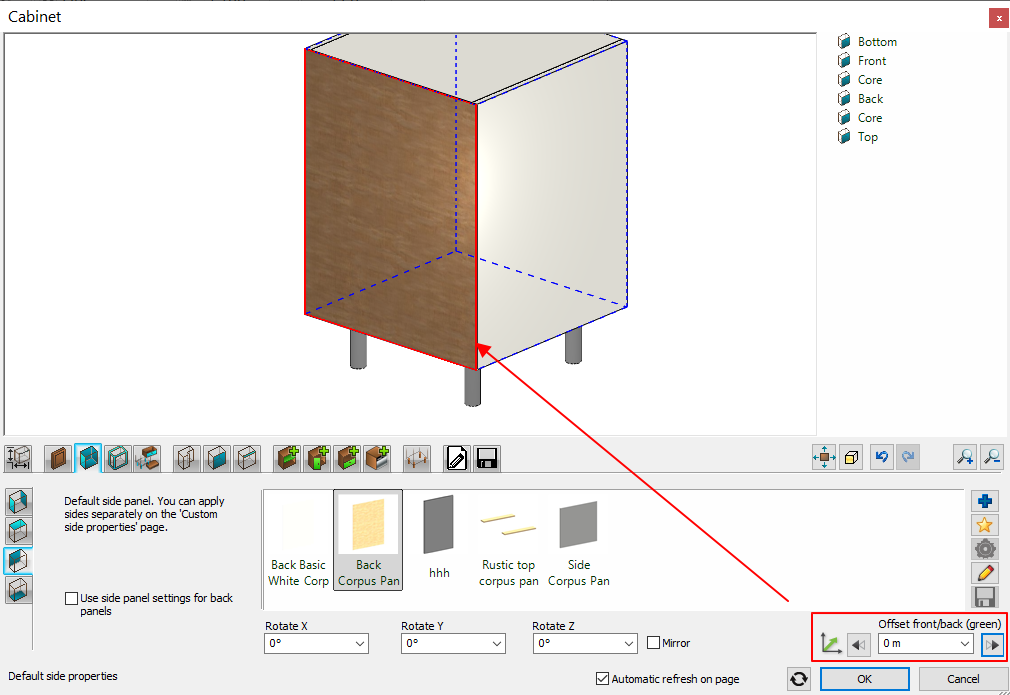

1. A hátlap oldalról látható, és növeli a teljes mélységet. Így a hátlapot a szekrény hátuljára tűzik.

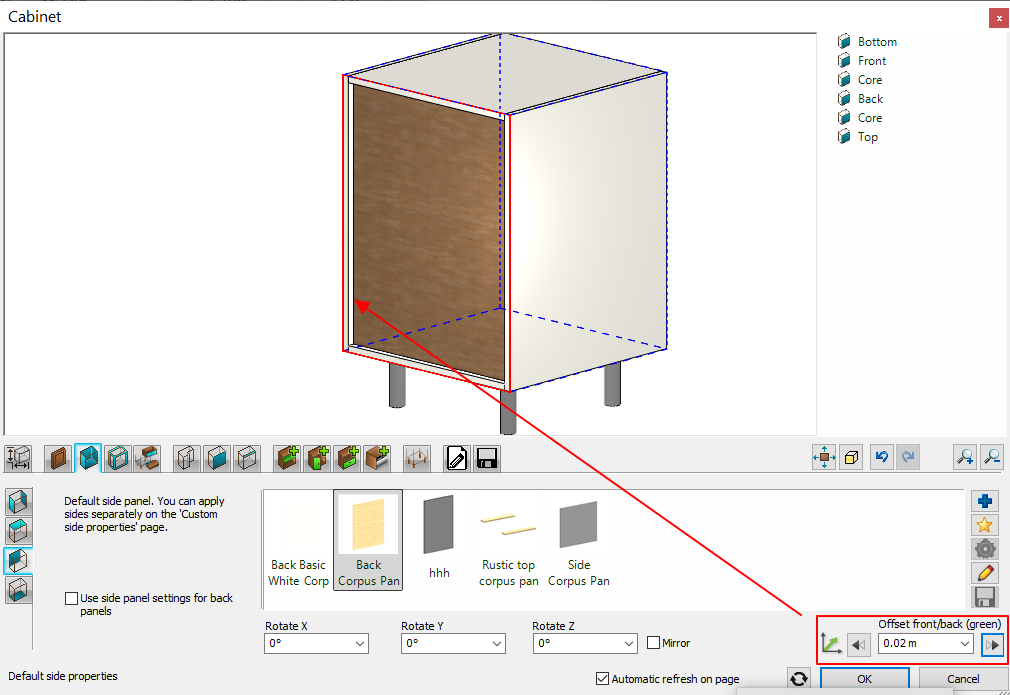

2. A hátlap minden oldalán horonyba van foglalva. A horony a szekrény hátlapjának csúsztatásához szükséges.

-Renderelés előtt figyelmeztetés a felületszámról és a fényforrások számáról.

A következő üzenetek ugranak fel, ha a projekt geometriája túl magas:

A felületek száma meghaladja a %d milliót.
A geometria bonyolultsága szűk keresztmetszetet okoz a teljesítményben.
Az A01, A02, I01, I02 készletek használata valószínűleg csak munkaminőségű képet eredményez.
A végső rendereléshez az A03, I03 készlet használata javasolt.
Próbálja meg csökkenteni az átadott modell méretét például a modell fóliákra rendezésével.
Gyors látványterv készítéshez javasolt az ARCHLine.XP LIVE használata, ahol a kép azonnal rendelkezésre áll, nincsen renderelési idő.

A következő üzenet ugrik fel, ha túl sok fényforrás van lehelyezve:

A fények mennyisége (%d) túlterhelheti a renderelő motort.
Az A01, A02, I01, I02 készletek használata valószínűleg csak munkaminőségű képet eredményez.
A végső rendereléshez az A03, I03 készlet használata javasolt.
Próbálja meg csökkenteni az átadott fények számát például a jelenetben nem látható fények kikapcsolásával.
Gyors látványterv készítéshez javasolt az ARCHLine.XP LIVE használata, ahol a kép azonnal rendelkezésre áll, nincsen renderelési idő.



- A falnézet felbontása és a mentésekor alkalmazott fájl formátum változtatható a beállításokban.

Célja, hogy csökkenteni lehessen a mentett projekt fájl méretét, ha a projekt sok falnézetet tartalmaz. 50-100 falnézet esetén a 4k felbontás jelentősen megnöveli a projekt méretét, az új alapértelmezett 2k felbontás és a jpg formátum akár felére tudja csökkenteni a projekt fájl méretét.

Parancs helye: Fájl - Opciók -  Globáls értékek





- Új parancs a szalagmenüben: Az összes falnézet frissítése

Meglévő projektek méretét lehet csökkenteni az összes falnézet frissitése paranccsal az új alapértelmezett felbontás és kép fájlformátum használatával.

Parancs helye: Dokumentáció - Falnézet - Az összes falnézet frissítése

- Átvezető furatok készítése MEP csövekhez és szerelvényekhez falban és födémben:

Az ARCHLine.XP automatikusan beilleszti a MEP-elemek furatait az építészeti elemekbe. Megfelelő furatokat hoz létre ott, ahol a csatornák, csövek és szerelvények metszik a falakat, padlót, mennyezetet, tetőt, gerendákat és oszlopokat. Pontos anyagjegyzéket is biztosít.

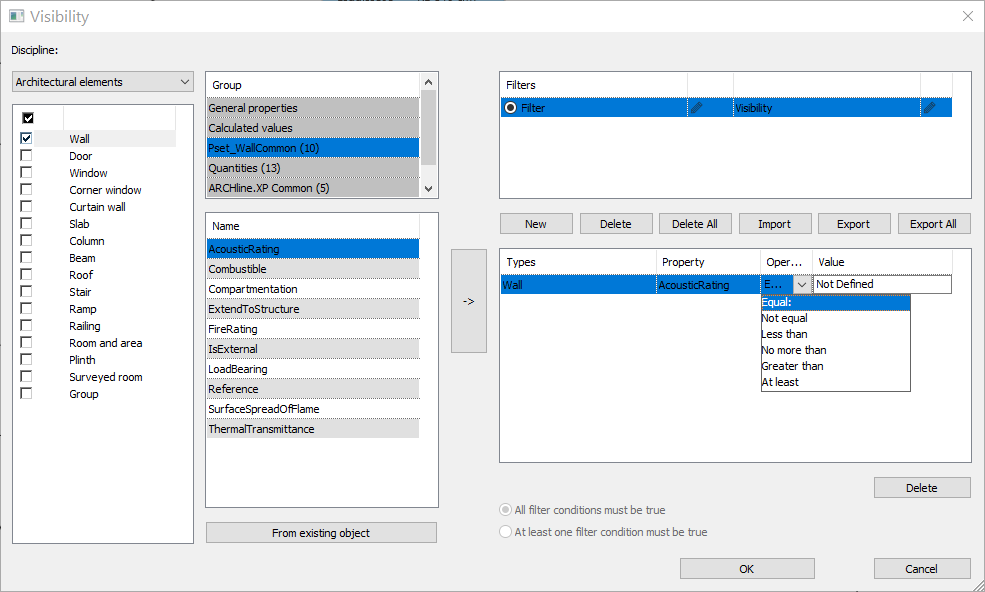

- Szűrők kiegészítése BIM paramétereknél:

 A BIM paramétereknél is választhatók a "<, <=, >, >=" operátorok

-3D Snapshot a nézet hátteret is elmenti

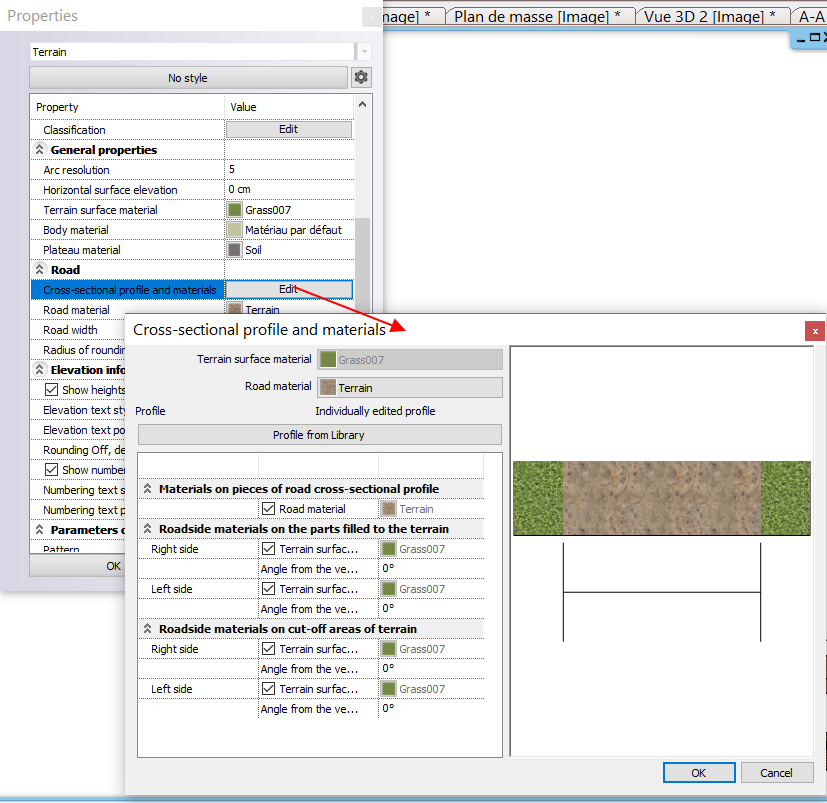

- Terep tulajdonságok

Az út oldalainál be lehet állítani a feltöltéseknél/kitermeléseknél a dőlésszögeket is
