Nyomtatási sor - borító oldal

Borító oldal létrehozás

A nyomtatási sor párbeszédablakában lehetőség van automatikusan generált fedőlap hozzáadására. Ez az oldal egy RTF sablon alapján készül. Ezekről a sablonokból részletesebben az RTF lista cikkben olvashat.

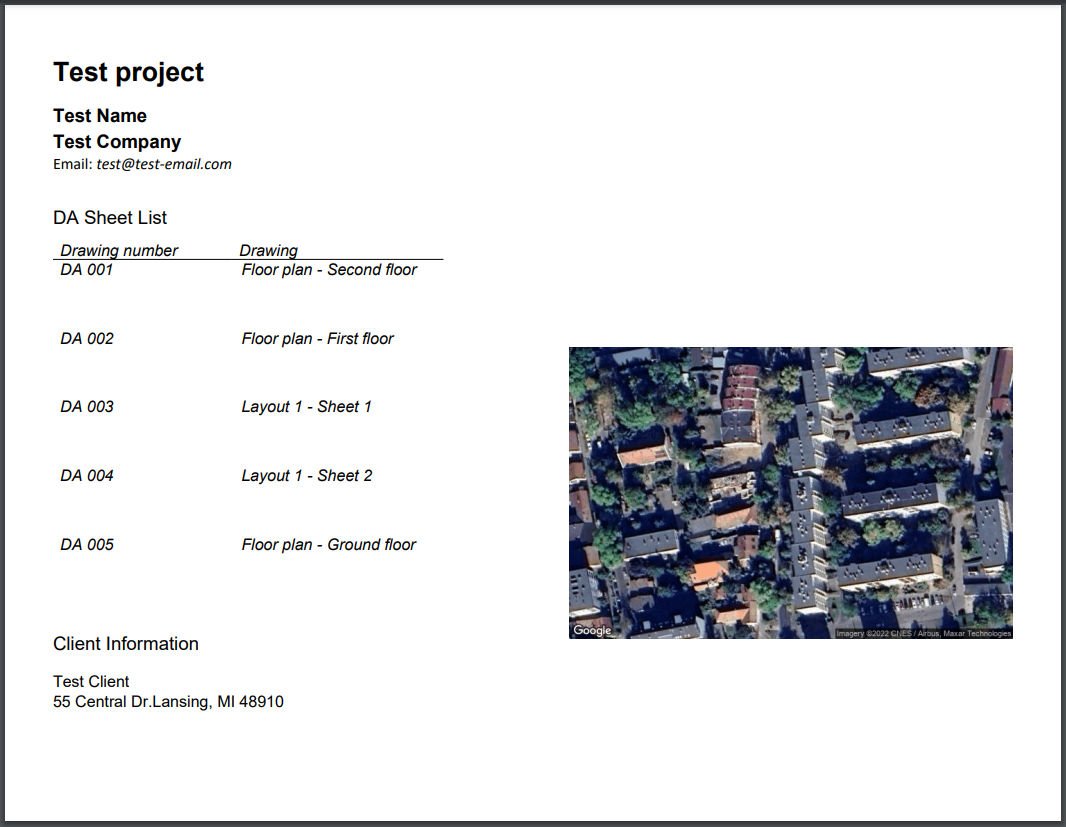

Minta borító oldal:

Borító oldal hozzáadásához kövesse a következő lépéseket:

1. A nyomtatási sor párbeszédablakában jelölje be a "Borító oldal létrehozása" jelölőnégyzetet.
2. Válasszon ki egy meglévő RTF-sablont a "Tallózás" gombbal. Az ARCHLine.XP telepítője tartalmaz néhány előre összeállított sablont, amelyek a "Dokumentumok/ARCHlineXP Draw/../RTF" mappában találhatók, de egyéni sablonokat is létrehozhat (lásd az "Egyéni sablonok létrehozása" bekezdést).
3. Állítsa be az RTF sablonban szereplő projekt paraméterek értékeit a "Paraméterek" gomb segítségével.
4. Az "Előnézet" gombbal ellenőrizheti, hogy a sablon betölthető-e, és a borítólap sikeresen létrehozható-e. A sablon nem tölthető be, ha egy másik programban meg van nyitva, például a Microsoft Wordben.
5. A nyomtatási sor nyomtatása.

Ha a PDF-nyomtatást választja, az eredmény egyetlen PDF-fájl lesz, amelynek elejére egy plusz borító oldal kerül elhelyezésre.
Az RTF sablon összes parametrikus mezőjének helyébe a hivatkozott paraméterek értéke kerül. Ha egy paraméter nem található, vagy az értéke üres, az egész mező eltávolításra kerül a végső dokumentumból.

Egyedi sablon létrehozása (Microsoft Wordben)

1. Meglévő sablon módosítása
   A parametrikus mezők ("merge field") másolhatók és az általuk hivatkozott paraméterek szerkeszthetők.
   - Kattintson jobb egérgombbal a parametrikus mezőre ("merge field").
   - Mező szerkesztése...

   - Módosítsa a mező nevét egy érvényes paraméter névre. (A teljes listát lásd az "Érvényes paraméterek" bekezdés alatt.)

   - Mentse a módosításokat az "OK" gombbal.
   Módosítsa a sablon elrendezését és stílusát, majd mentse el.
2. Új sablon létrehozása üres dokumentumból
   - A "Levelezés" menüponton belül válassza a "Címzettek kiválasztása/Új lista létrehozása..." lehetőséget az új adatforrás megadásához. Ha ez a menüpont el van rejtve, akkor először engedélyeznie kell azt a "Menüszalag testreszabása" opció kiválasztásával.

   - Az "Oszlopok testreszabása" párbeszédpanelen törölje az alapértelmezett értékeket, és adjon hozzá érvényes paraméter neveket. (A teljes listát lásd az "Érvényes paraméterek" bekezdés alatt).

   - Zárja be a párbeszédablakokat, és mentse el a Word által generált adatforrás fájlt. Ezeket az adatforrásokat később más sablonokhoz is újra felhasználhatja.
   - Hozza létre a sablon elrendezését és stílusát, és illessze be a parametrikus mezőket oda, ahol hivatkozni szeretne a tulajdonságokra.


Érvényes paraméterek

Azon tulajdonságok listája, amelyekre a nyomtatási sor RTF sablonjának parametrikus mezői hivatkozhatnak. Ha a sablonokat a Microsoft Word programmal generálja, a "<<" és ">>" karaktereket nem kell a névben szerepeltetni. A Word generálja ezeket, amikor létrehozza a mezőt.

1. A nyomtatási sor elemeinek tulajdonságai
   Minden paramétert a <<RangeStart:PrintQueueData>> és a <<RangeEnd:PrintQueueData>> mezők között kell elhelyezni. A program annyiszor duplikálja a címkék közötti részt, ahány elem van a nyomtatási sorban.
   <<DrawingName>>: A nyomtatási sorban lévő rajz neve. A nyomtatási sor párbeszédablakában módosítható.
   <<DrawingNumber>>: A nyomtatási sorban lévő rajz egyedi azonosítója. A nyomtatási sor párbeszédablakában módosítható.
   <<PageNumber>>: Az oldal száma, amin a rajz elhelyezésre fog kerülni. Automatikusan kerül kiosztásra. Manuálisan nem módosítható.

2. Projekt tulajdonságai
   Minden projekt tulajdonságra a dokumentumon belül bárhol lehet hivatkozni (akár a <<RangeStart:PrintQueue>> és a <<RangeEnd:PrintQueue>> páron belül vagy kívül is), de a "ProjectProperties:" előtaggal kell rendelkezniük. E tulajdonságok értékeinek többsége a "Projekt paraméterek" párbeszédablakban frissíthető, amely a nyomtatási sor párbeszédablakából vagy a szalagmenüből (Fájl/BIM/Projekt paraméterek) nyitható meg.
   Általános tulajdonságok
   <<ProjectProperties:ProjectPhase>>: Az aktív fázisszűrő.
   <<ProjectProperties:Nord_direction>>: Az észak irány értéke. A szalagmenüben módosítható (Nézet/Nap/Észak irány).
   <<ProjectProperties:ModelLunit>>: Az elsődleges mértékegység.
   <<ProjectProperties:ProductName>>: A futó ARCHLine.XP példány neve.
   <<ProjectProperties:ProductVersion>>: A futó ARCHLine.XP példány verzió száma.
   Épület adatai
   <<ProjectProperties:BuildingType>>: Az épület típusa.
   <<ProjectProperties:ProjName>>: A projekt (.pro) fájl teljes elérési útja. (Automatikusan generált. Manuálisan nem szerkeszthető.)
   <<ProjectProperties:ProjShortName>>: A projekt egyedi neve.
   <<ProjectProperties:BeginDate>>: A kivitelezés kezdésének időpontja.
   <<ProjectProperties:EndDate>>: A kivitelezés befejezésének időpontja.
   <<ProjectProperties:ProjectNumber>>: A projekt verzió száma.
   <<ProjectProperties:BuildingName>>: Az épület neve.
   <<ProjectProperties:GrossArea>>: Építési összterület.
   <<ProjectProperties:Area_available_for_Building>>: A beépíthető terület.
   <<ProjectProperties:Maximum_height_of_the_Building>>: Homlokzat magasság.
   <<ProjectProperties:Height_above_the_sea>>: Tengerszint feletti magasság méterben.
   Helyszín adatai
   <<ProjectProperties:Region>>: Megye.
   <<ProjectProperties:Country>>: Ország.
   <<ProjectProperties:Town>>: Város.
   Megbízó adatai
   <<ProjectProperties:ClientName>>: Az ügyfél (megrendelő) neve.
   <<ProjectProperties:ClientAddress>>: Ügyfél címe.
   Tervező adatai
   <<ProjectProperties:ArchitectName>>: A tervező neve.
   <<ProjectProperties:ArchitectCompanyName>>: A tervező cég neve.
   <<ProjectProperties:ArchitectAddress>>: A tervező címe.
   <<ProjectProperties:ArchitectEmail>>: A tervező e-mail címe.
   Egyéb
   <<ProjectProperties:Date>>: A létrehozás dátuma.
   Egyedi tulajdonságok
   A "Projekt paraméterek" párbeszédablakban egyedi nevekkel és értékekkel ellátott egyéni paramétereket vehet fel. Ezekre a paraméterekre is hivatkozhat a nyomtatási sor RTF sablonjaiban a "ProjectProperties:UserParams:" előtag használatával. Például:
   <<ProjectProperties:UserParams:CustomParam1>>: A "Projekt paraméterek" párbeszéldablakban felvett és megadott "CustomParam1" nevű paraméter értéke.
