Projekt fájlok
Fájl formátumok
Az ARCHLine.XP képes a legnépszerűbb vektorfájlok exportálására és importálására, mint például a DWG/DXF/DWF, IFC, RVT/RFA (csak importálás), SKP, OBJ, FBX.
BIM
- könnyebb adatkommunikáció és együttműködés a tervezőtársakkal
- kevesebb időt kell fárasztó, ismétlődő rajzfeladatokkal tölteni
- valós termékekkel való munkavégzés, pontos gyártói adatokkal

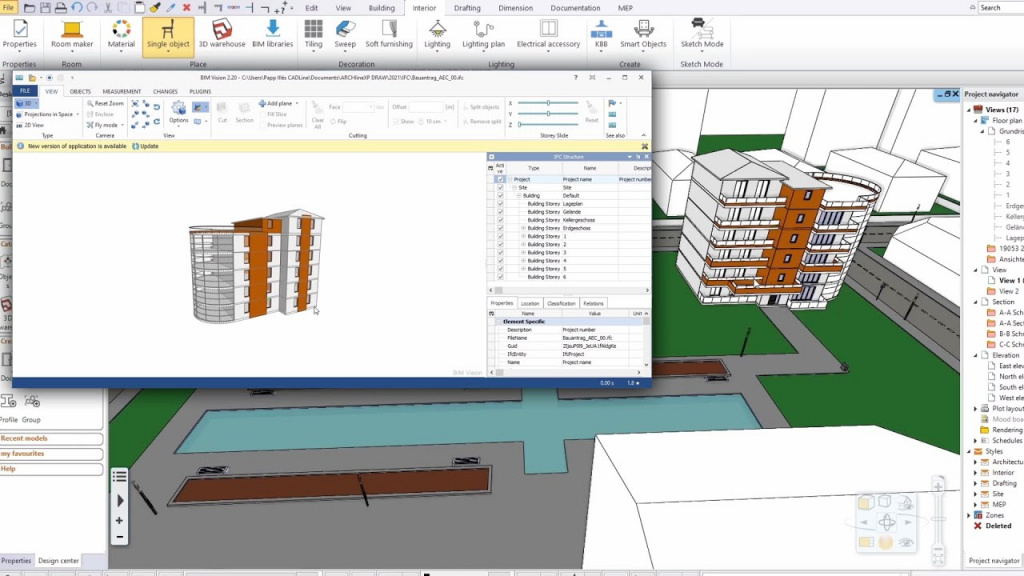

Egy IFC formátumban tárolt épületmodell importálás folyamata van az egyik BIM szoftverből (BIMvision) egy másikba (ARCHLine.XP). Fontos hogy a geometria és az adatok megőrződnek, ha a modellt különböző programok között továbbítják.
Továbbiak:
The differences between 2D CAD / 3D CAD / BIM
How to use BIM parameters for building parts
Fóliák
A fólia rajz vizuális elrendezésének fontos ezköze. A fóliák használatával az aktuális projekt objektumai különböző szempontok szerint csoportosíthatók vagy elkülöníthetők. A fóliák be- és kikapcsolhatók, valamint szerkeszthető és zárható állapotúak lehetnek a tervezési vagy dokumentációs folyamatok során.

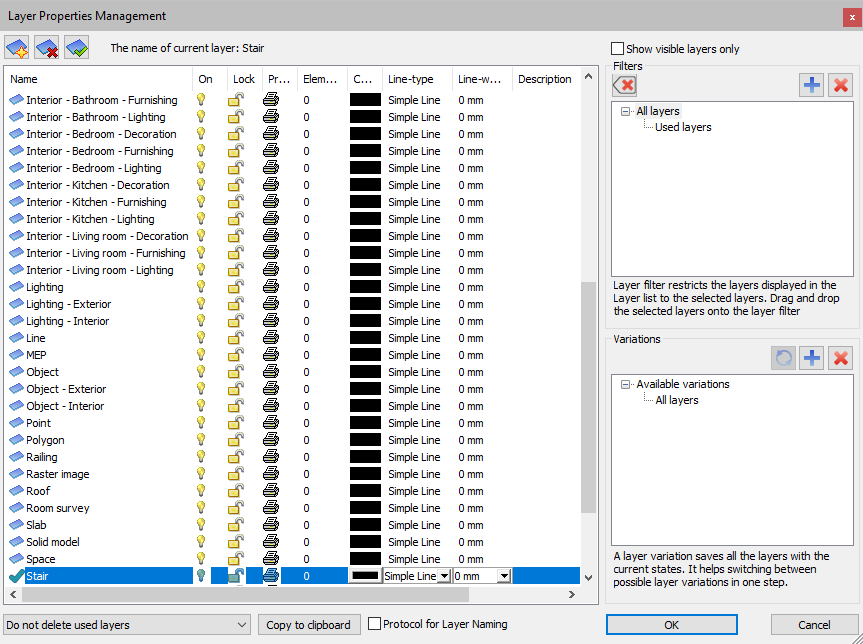

Az ARCHLine.XP fólia párbeszédablak, amely megmutatja a fóliák állapotát és a csoportosítási lehetőségeket.
Továbbiak:
How to use layers in ARCHLine.XP
In-depth discussion about layers in ARCHLine.XP
Paraméteres épületrészek - falak, nyílások, födémek stb.
Amikor az ARCHLine.XP-ben rajzol, a vonalak rajzolása helyett épületelemeket rajzol. Például egy fal az ARCHLine.XP-ben egy előre meghatározott és állítható 3D alakzatot képvisel, amelynek szélessége, magassága, rétegei, megfelelő sraffozási mintái paraméterekkel állítható.

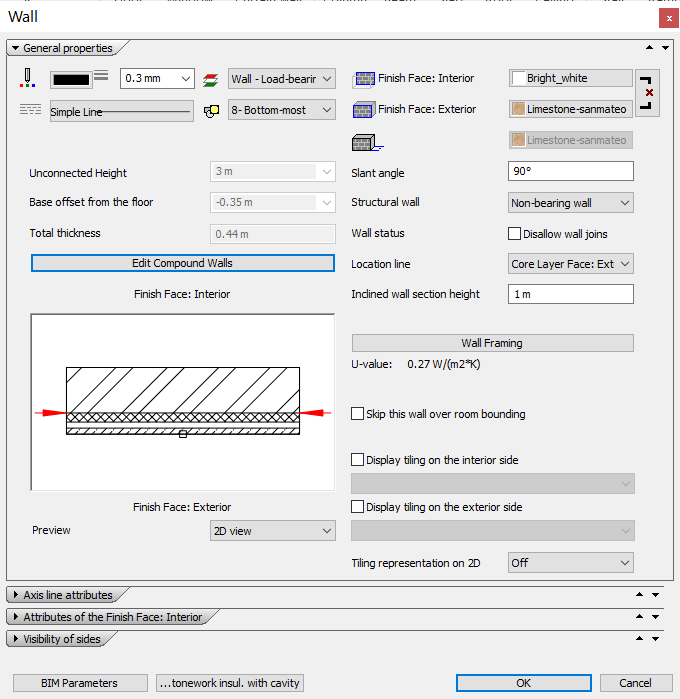

The adjustable properties of a wall
Az épület elemekkel való munka a vonalakkal szemben gyorsabb tervezést tesz lehetővé. A paraméteres épület elemekkel felhasználásával történő modellezés a tervezés jelenlegi legmagasabb szintje.
Továbbiak:
Drawing walls in ARCHLine.XP
Creating complex parametric roofs
Parancsok
Az ARCHLine.XP szolgáltatásai és eszközei többnyire a 2D tervezésre optimalizáltak, bár a legtöbb szolgáltatás és eszköz támogatja a 3D nézeteken történő munkát is.
Stílusok
Amikor gyakran használt beállításokkal dolgozik (például fal- vagy födémmagasság, szerkezet, 2D-s ábrázolás, fedőanyagok stb.), a stílusok nagyon hasznos módszert jelenthetnek a beállítások tárolására és későbbi bármikori használatára akár másik projektekben.
A stílusok később a már létező elemekre is alkalmazhatók. A stílusok irodai szabványként oszthatók meg a betölthető stíluscsomag segítségével.

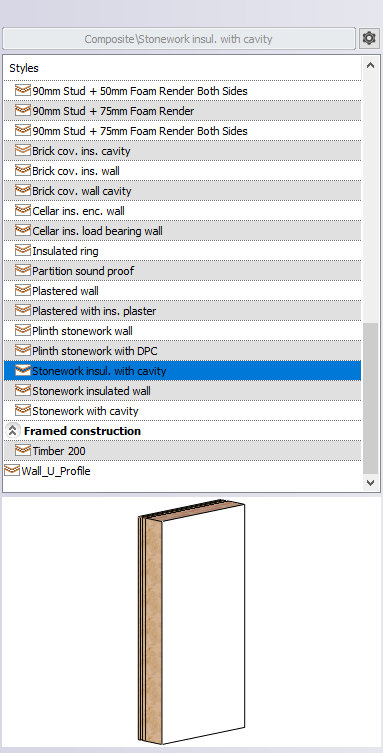

A stílusok segítségével tárolhatja és kezelheti a különféle falbeállításokat, amelyekkel dolgozni fog.
Továbbiak:
Axonometrikus és perspektivikus nézetek

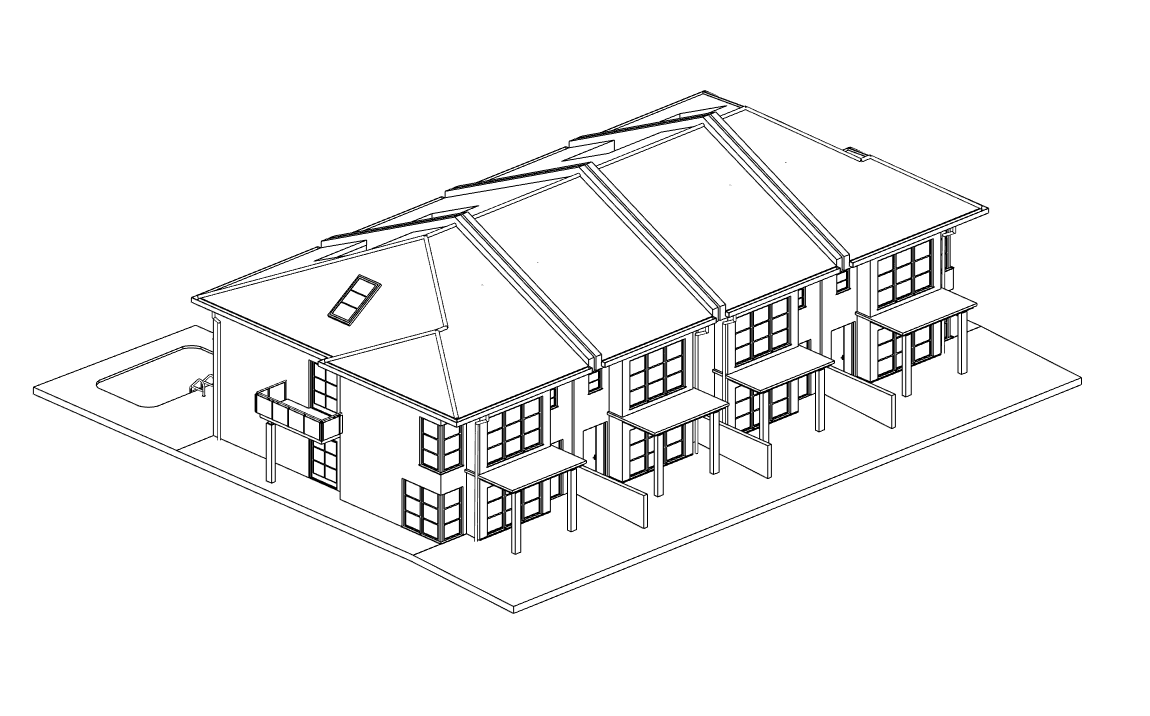

Az axonometria egy módszer a térbeli objektumok síkban történő vizuális megjelenítésére. Az ARCHLine.XP-ben a 3D modell alapértelmezés szerint axonometrikus nézetben jelenik meg.

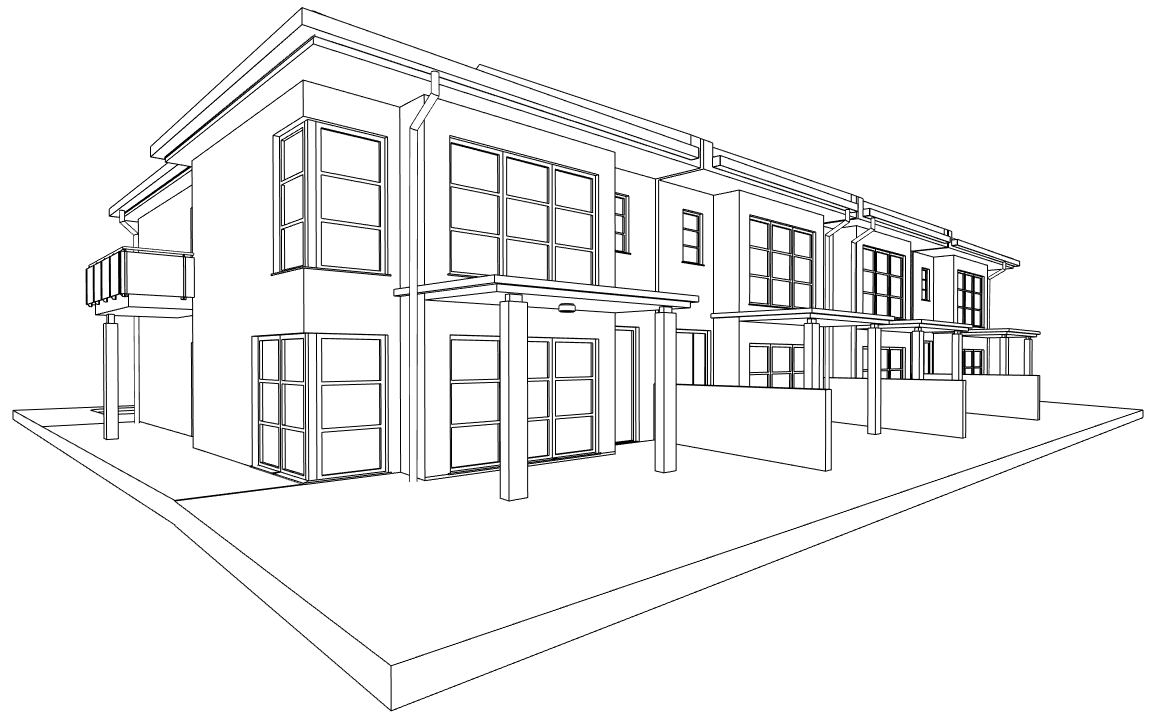

A perspektíva háromdimenziós objektumokat ábrázol egy kétdimenziós felületen, hogy könnyen érthető benyomást keltsen magasságukról, szélességükről, mélységükről és egymáshoz viszonyított helyzetükről. A különféle ábrázolási rendszerek közül a perspektivikus ábrázolás érzékelteti legjobban a térbeliséget.
Továbbiak:
About handling views in ARCHLine.XP
